主要优势
全部采用工业级芯片，全表面贴装技术，内置三重防雷保护电路，性能稳定，安装、调试十分方便。
产品简介

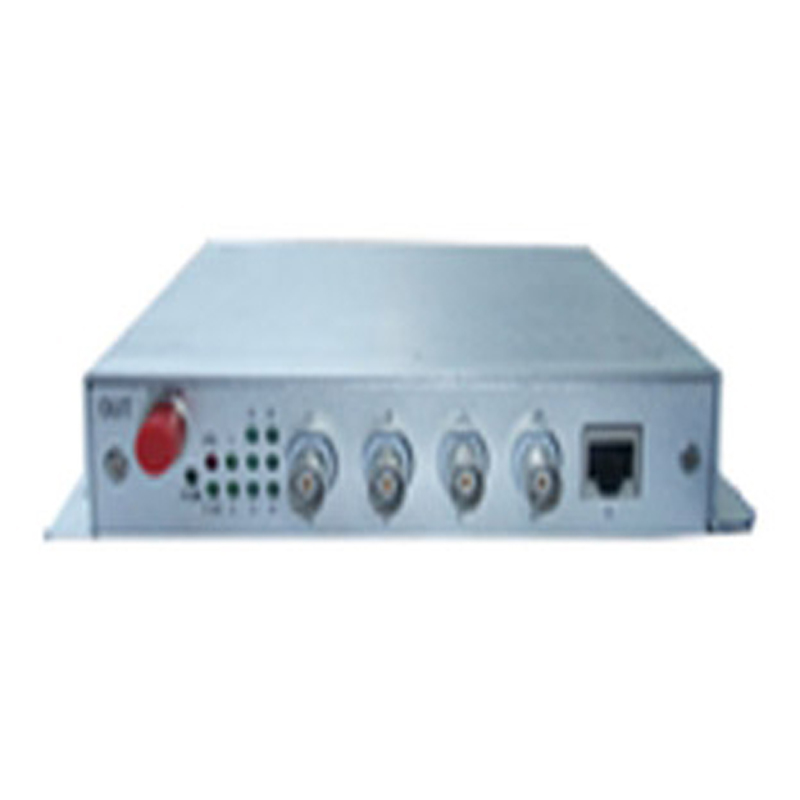

视频光端机系列产品采用专用ASIC设计及高速DSP技术、自有知识产权专用核心电路、全数字无压缩、无损伤广播级传输方式，利用一芯光纤实时传输音、视频、数据、以太网、开关量、电话、E1等信号，全部采用工业级芯片，全表面贴装技术，内置三重防雷保护电路，性能稳定，安装、调试十分方便。
产品特点
支持点对点连接方式
自动兼容PAL、NTSC、SECAM视频制式
8 位数字编码及无压缩式视频传输
全数字无压缩、无损伤广播级传输
无模拟调频、调相、调幅光端机的交调干扰
支持任何高分辨率视频信号
支持视频、数据信号并行传输
高速光纤传输技术，大容量，易升级
5Hz-10MHz 视频通道
单、多模光纤传输，距离0-100KM
先进自适应技术，使用时无须调节
工业级设计，可靠性高
技术规格
| 分类 | 功能描述 | 功能要求 |
| 光纤接口 | 物理接口
光纤种类
光发射波长 | FC/PC（默认）、ST/PC
单模、多模
1310/1550 (单模) |
| 视频传输参数 | 接口类型
传输特性
视频信号格式
采样频率
输入/输出阻抗
输入/输出电压
插入增益
视频带宽
微分增益
微分相位
场倾斜
回波E
亮度非线性
信噪比 | BNC
视频无压缩、无损伤
兼容PAL、NTSC、SECAM制式
13.5MHz
1VP-P 75欧姆
典型峰-峰值1Vpp，最大1.5Vpp
1±5%
8MHz
≤0.7%
≤0.7°
<0.5%
2％kF
3%
≥69dB(加权) |
| 数据传输参数 | 接口类型
数据格式
RS-422/485距离
RS-422/485协议
工作模式
波特率
误码率 | 凤凰端子
RS-232/422/485/TTL/曼码
0-1200米
透明支持任意RS-485/422协议
全双工/半双工
DC-300Kbps
<10-10 |
| 以太网参数 | 工作方式
支持协议
吞吐率
丢包率 | 10/100M自适应，全或半双工
IEEE 802.1qVLAN，IEEE802.3x全双工流控和Back-Pressure半双工流控
100%
0 |
| 可靠性 | MTBF | >100000小时 |
| 尺寸 | 独立式
4U插卡机箱 | 200mm×204mm×29.5mm(长×宽×高)
440mm×341mm×177mm(长×宽×高) |
| 其它特性 | 集中式设备支持板卡热插拔 |
| 电气特性 | 电源
功率 | DC 12V / 1.5A外接电源
≤7 W |
| 环境特性 | 工作温度（标准范围）
储存温度
工作湿度 | -35℃～+75℃
-50℃～+85℃
0～95%无冷凝 |
